使用叠加式力标准机检测称重传感器_称重传感器的检测方法

一、叠加式力标准机的结构。

　　叠加式力标准机由主机、液压系统及电控系统、标准力传感器及测量显示仪表三部份组成，其总体结构如图4-4所示，主机结构图4-5所示。

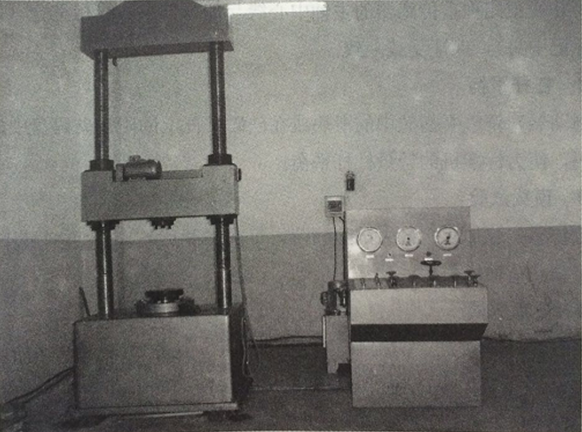

图4-4 50t 手动压式叠加型力标准机

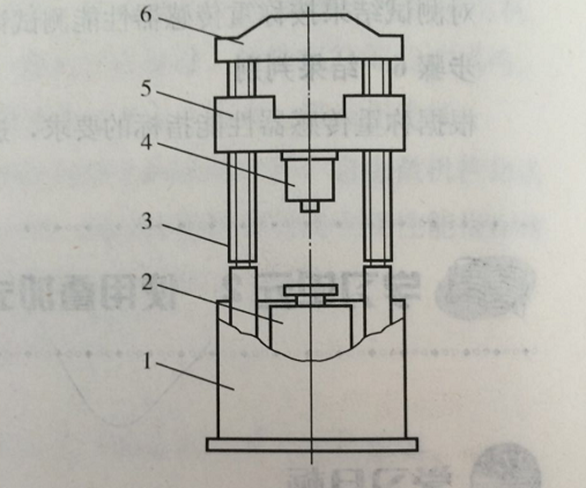

手动压式叠加型力标准机结构示意图

4-5手动压式叠加型力标准机结构示意
1.机座 2.油瓶 3.丝杠 4.标准力传感器 5.动横梁 6.顶梁

　　主机：

　　主机由机座、顶梁、动横梁、丝杠、立柱等组成。动横梁由电机带动沿丝杠升降，以调节安装称重传感器的有效空间。

　　液压系统及电控系统
　　液压系统由泵站、手动加载操纵台、自控泵、安装于主机上的油缸及管路等组成。
　　电控系统由微机、脉冲自动跟踪系统、伺服电机、电缆接口、打印机及软件等组成。加卸载荷控制、数据采集和处理都由电控系统完成。

　　标准力传感器及测置显示仪表

　　一般都选用准确度等级高、稳定好的力传感器（如C3H3型、RTN型04级、BM14A型C4级），以及专用的2000 型载荷测量显示仪表，它能稳定地测量和显示0.01 UV/V比率信号。

　　
　　二、叠加式力标准机的工作原理

　　叠加式力标准机上的标准力传感器与被检称重传感器串联，当力源对标准力传

　　感器施加某一力值时，被检称重传感器也受同一力值作用，以达到比对检测的目的。叠加式力标准机的工作任务就是用力源对标准力传感器加载，使其输出值达到并稳定标注值，此标准值是在经国家授权有量传资质的计量检定单位的力标准机上校准标准力传感器时得到的。按JJG 669-2003《称重传感器检定规程》的要求，分级加载即可达到检测称重传感器的目的。

　　根据称重传感器制造工艺要求，使用手动叠加式力标准机检测称重传感器。

　　一、操作准备

　　1.检査测试环境的温度、湿度是否符合要求。

　　2. 指示仪表、计算机通电预热，启动测试系统和条码系统。

　　3. 检査设备开关、报警装置、阀门、微调等是否正常，有无漏油现象，蓄能器加压是否正常，动横梁升降是否正常。

　　4.接通蓄能器油压。

　　5.测试激励电压，检查标准力传感器，注意其零点变化。

　　二、操作步骤

　　步骤1安装位

　　将称重传感器连同压头、压垫一起放置在力标准机的测试平台上，调整好距离并使标准力传感器与被测称重传感器的主轴中心线与加载轴中心线相重合（即使底座位于同心圆标记中央），保证受载一致。

　　步骤2预载试验

　　施加载荷前，看清被测称重传感器量程，并调整好报警装置，将微调阀门调节在中间位置，并使标准力传感器和被测称重传感器在零载荷状态。对称重传感器施加3次最大试验载荷，每次加荷后均应返回到最小碰载荷，检查最小碰载荷输出值。

　　步骤3量程测试

　　逐级量程测试，按进、回程载荷点至少应有5点的要求，逐级加载至最大试验载荷并逐级卸载至最小试验载荷，往返3次，测量并记录称重传感器的输出值。

　　步骤4数据处理

　　对测试结果按称重传感器测试工艺要求进行计算处理。

　　步骤5结果判断

　　根据称重传感器制造工艺要求进行检测结果判定。
